Трёхконденсаторная схема с индикацией резонанса (автор Den737)010.jpg

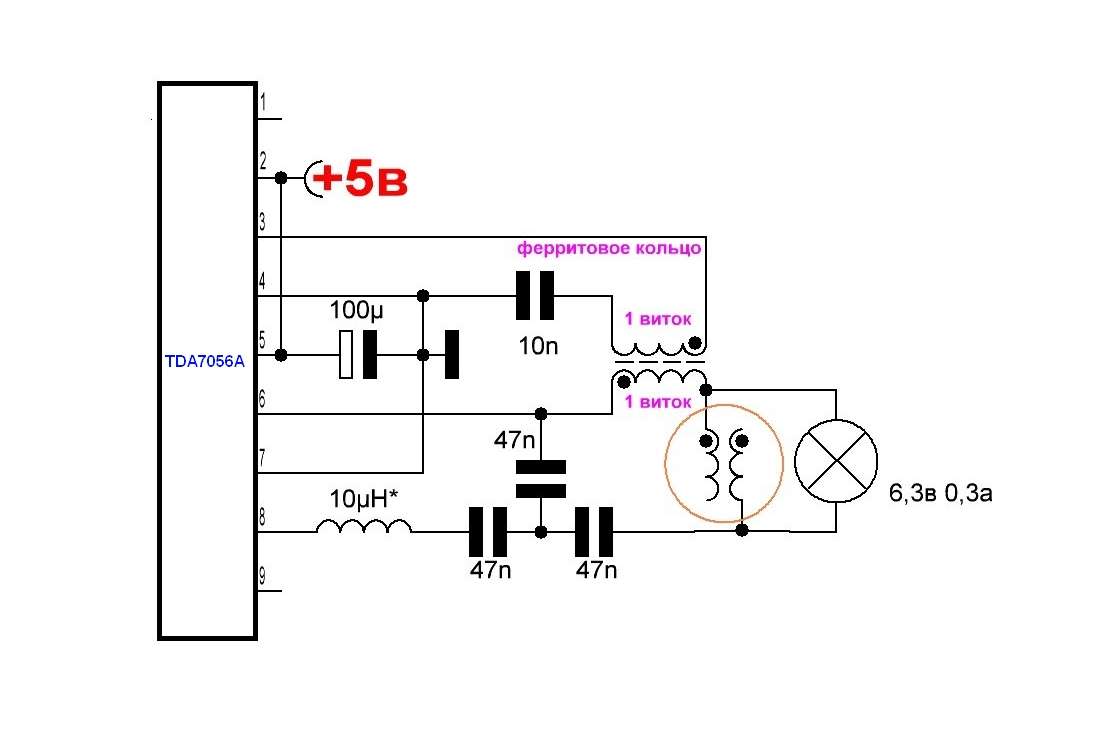

Трёхконденсаторная схема. Чем тусклее лампочка тем ближе к резонансу. Генератор уже не умолкает, его нагрузка либо лампа, если вы далеко ушли с родного резонанса, либо катушка если в резонансе (автор Den737)011.jpg

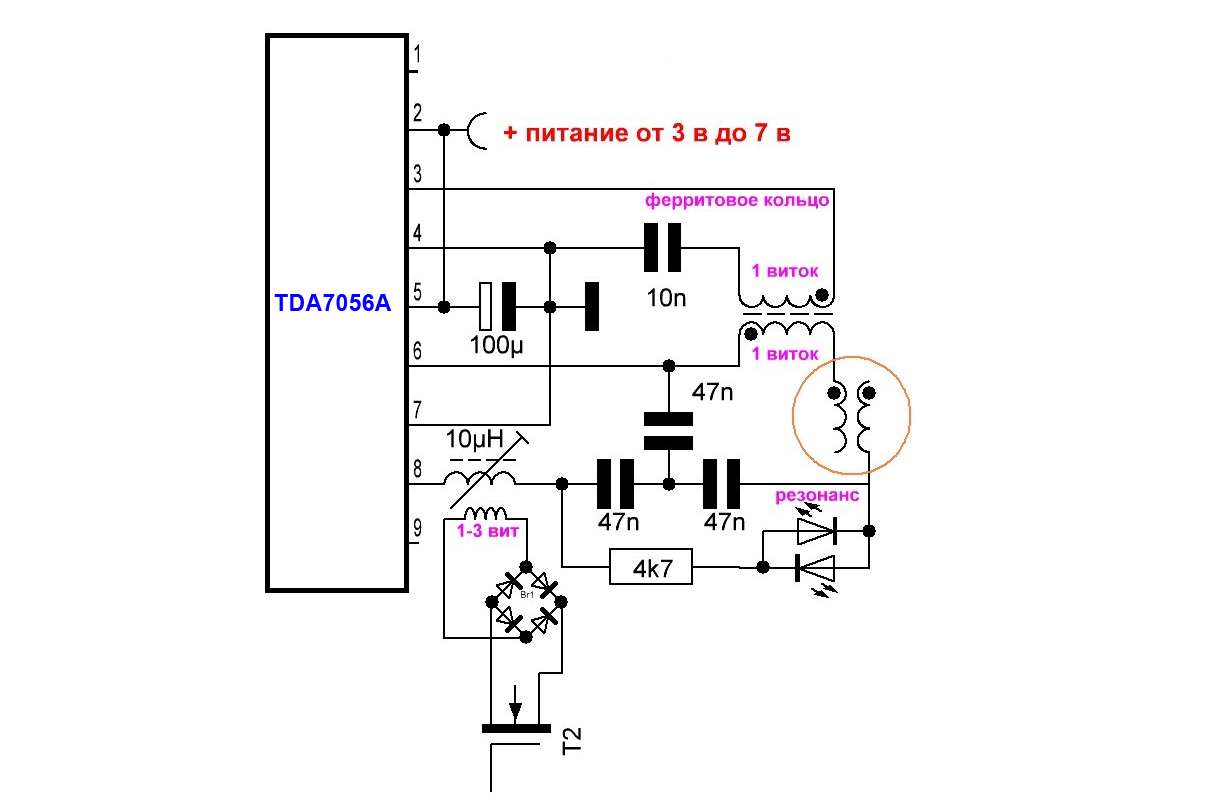

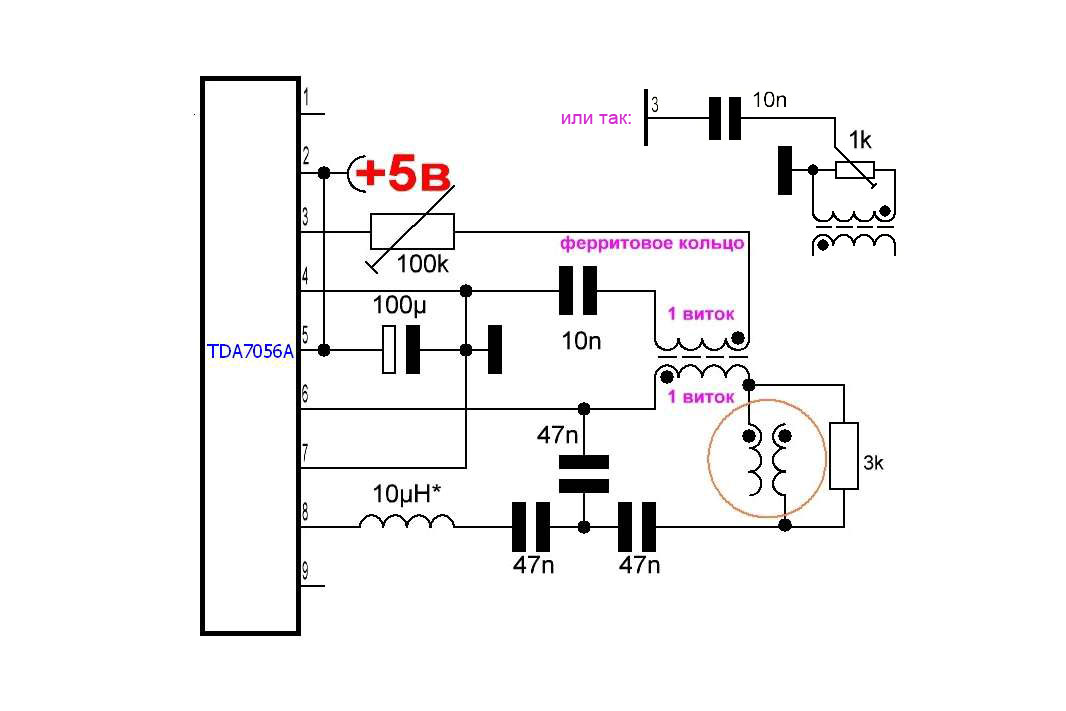

Трёхконденсаторная схема с регулировкой (автор Den737)012.jpg
Трёхконденсаторная схема с фазовой подстройкой (автор Den737)013.jpg

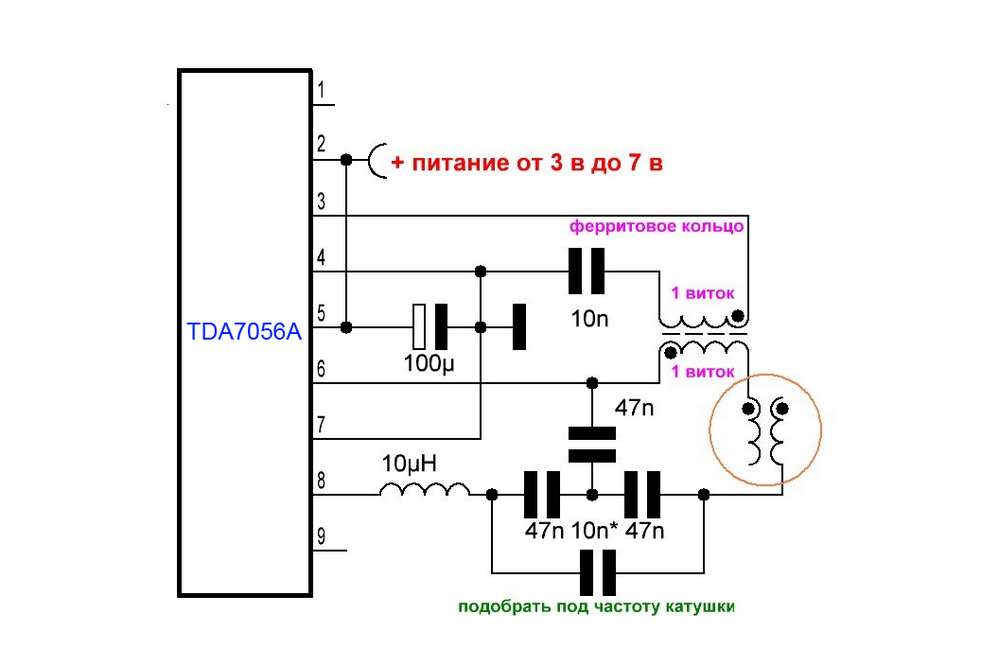

Трёхконденсаторная схема с фазовой подстройкой конденсатором (автор Den737)014.jpg

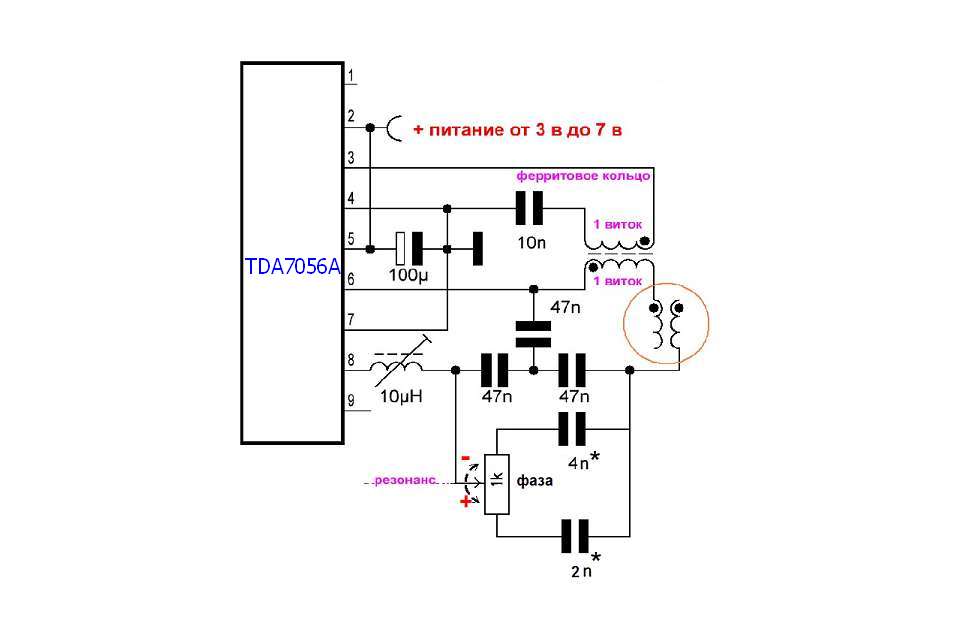

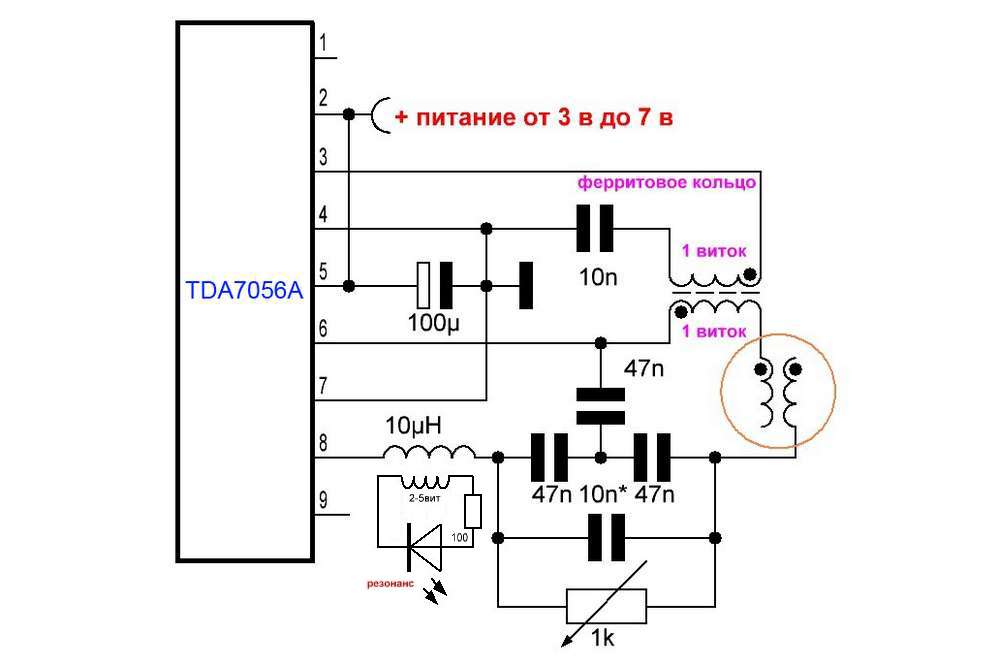

Трёхконденсаторная схема с фазовой подстройкой резистором015.jpg
Трёхконденсаторная схема с фазовой подстройкой резистором016.jpg

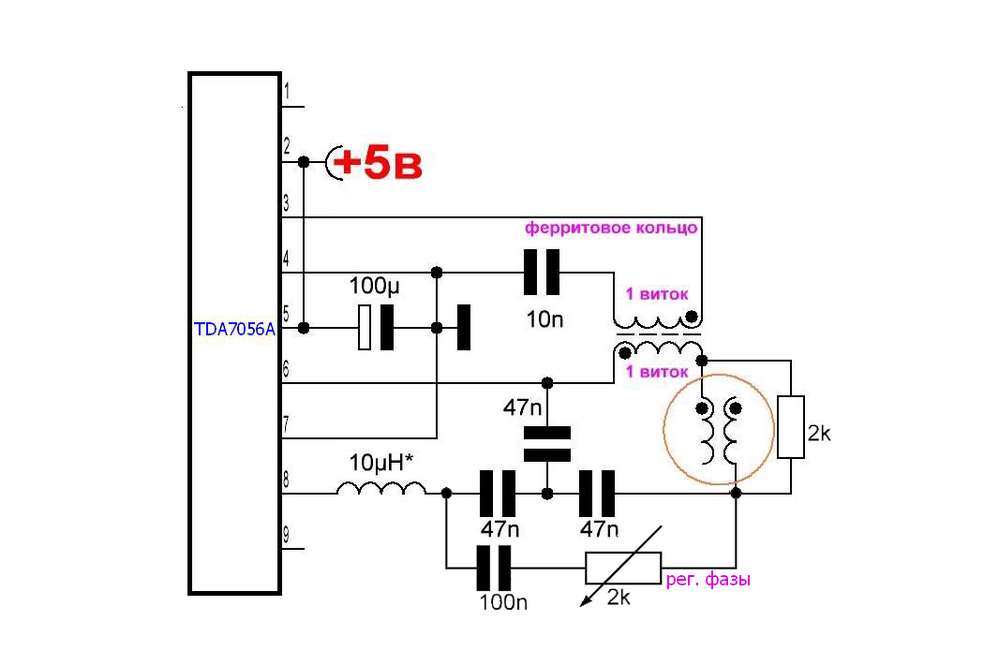

Трёхконденсаторная схема с фазовой подстройкой резистором (автор Den737)017.jpg

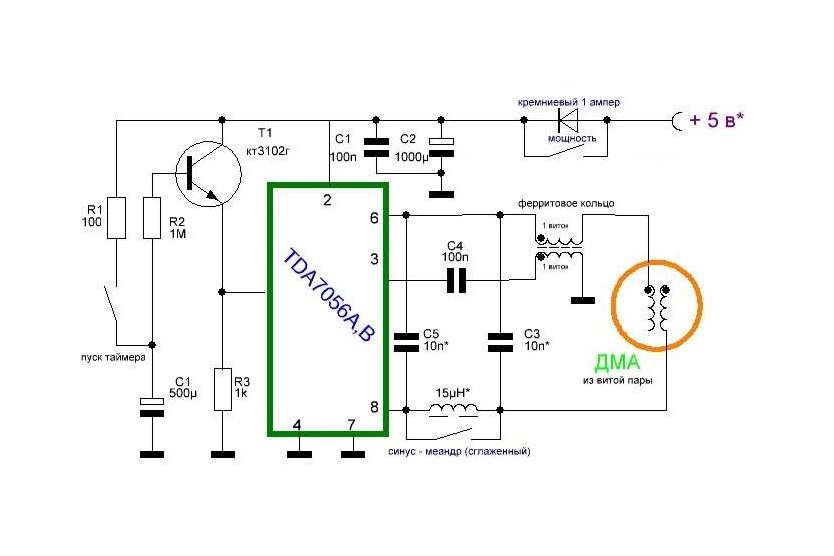

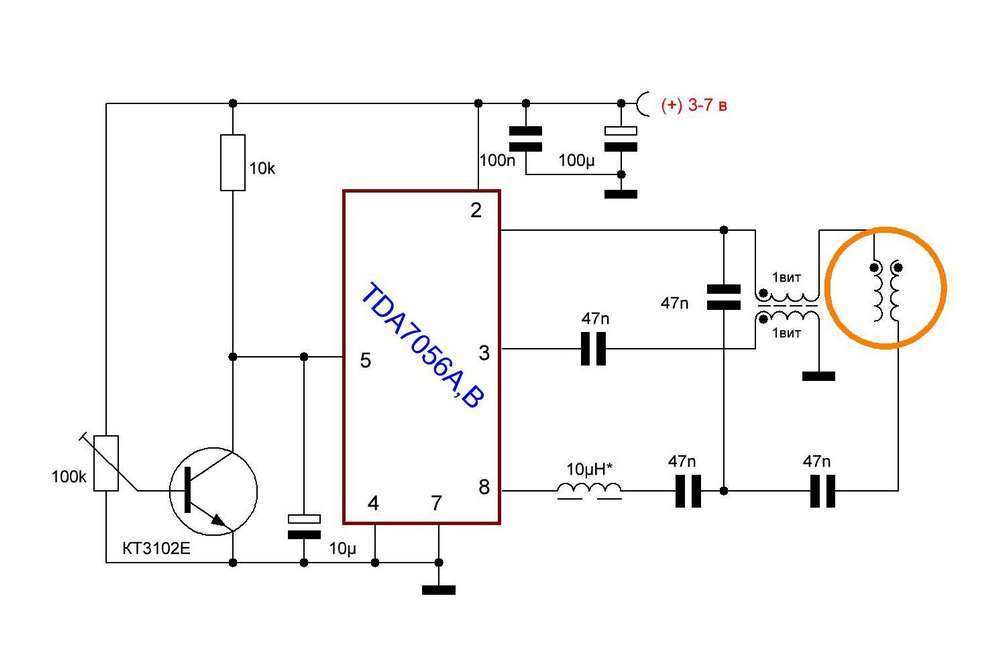

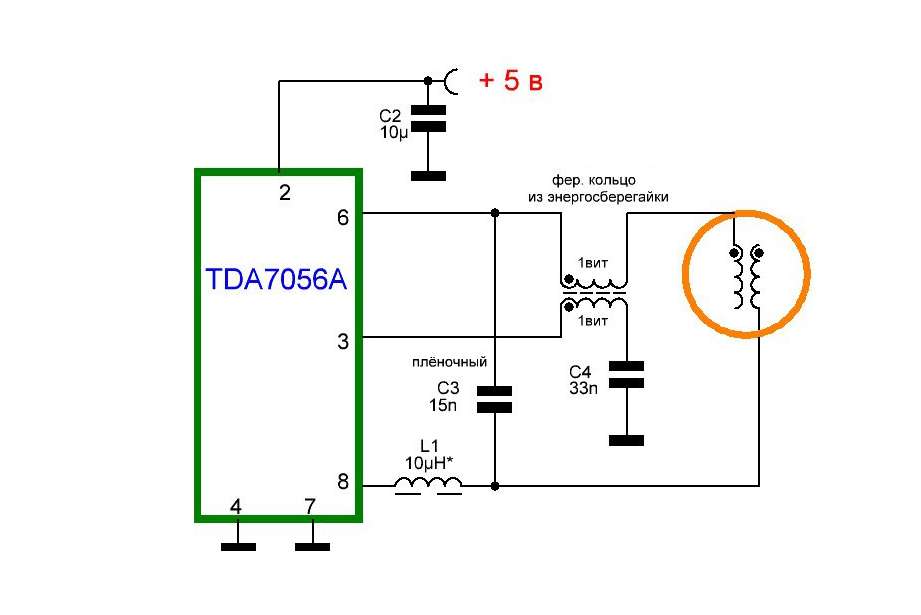

Рис.1 - Простой автогенератор, сильные искажения синуса по напряжению (автор Den737) Рис.2 - Простой автогенератор, занижена резонансная частота катушки (автор Den737) Рис.3 - Улучшение простого автогенератора (автор Den737) Рис.4 - Простой автогенератор с переключателями (автор Den737) Рис.5 - Простой автогенератор с таймером (автор Den737) Рис.6 - Трёхконденсаторная схема с регулятором мощности (автор Den737) Рис.7 - Трёхконденсаторная схема, микрофон вместо антенны и можно модулировать голосом (автор Den737) Рис.8 - Трёхконденсаторная схема с двумя одинаковыми катушками (автор Den737) Рис.9 - Трёхконденсаторная схема, улучшенная (автор Den737) Рис.10 - Трёхконденсаторная схема с индикацией резонанса (автор Den737) Рис.11 - Трёхконденсаторная схема. Чем тусклее лампочка тем ближе к резонансу. Генератор уже не умолкает, его нагрузка либо лампа, если вы далеко ушли с родного резонанса, либо катушка если в резонансе (автор Den737) Рис.12 - Трёхконденсаторная схема с регулировкой (автор Den737) Рис.13 - Трёхконденсаторная схема с фазовой подстройкой (автор Den737) Рис.14 - Трёхконденсаторная схема с фазовой подстройкой конденсатором (автор Den737) Рис.15 - Трёхконденсаторная схема с фазовой подстройкой резистором Рис.16 - Трёхконденсаторная схема с фазовой подстройкой резистором Рис.17 - Трёхконденсаторная схема с фазовой подстройкой резистором (автор Den737)
